お疲れ様です！
あらゆる製品の電子化・小型化が進む中で、効率の良い「スイッチング電源（DC-DCコンバータなど）」は基板に欠かせない存在になりました。
しかし、私たちEMC評価エンジニアにとって、スイッチング電源は放射ノイズや伝導ノイズを撒き散らす「ラスボス」ですよね。
「エミッション試験でどうしてもこの帯域のピークが落ちない……」と暗室で頭を抱えている若手エンジニアに向けて、15年間現場で戦ってきた私が、実際に現場でよくやっている「スイッチング電源のノイズ対策の王道」を3つに絞って解説します。
この記事でわかること
✅ スイッチング電源がなぜノイズを出すのか（敵の正体）
✅ 暗室で今すぐ試せるノイズ対策（コンデンサ編）
✅ 設計者へ提案できる根本対策（スナバ回路・パターン見直し）
✅ 評価エンジニアと設計エンジニアの「掛け算」でノイズを潰すコツ
1. そもそも、なぜノイズが出るのか？（敵の正体）
対策の前に、敵の正体をざっくり知っておきましょう。
スイッチング電源は、目にも止まらぬ速さで電気をON/OFF（スイッチング）しています。この激しい切り替えの瞬間に、オシロスコープで見ると2つの厄介な波形が発生しています。
ポイント
サージ：スイッチが切り替わる瞬間にドカン！と跳ね上がる、鋭い電圧のトゲ。
リンギング：サージの直後に発生する、波打つような「ゆらゆら」とした振動。
このトゲとゆらゆらが、基板のパターンを通ってアンテナとなり、外部へ強烈なノイズとして放射されてしまうのです。
2.現場でリアルにやっている対策3選
では、暗室の中で私たちはどうやってこのラスボスと戦えばいいのでしょうか。評価エンジニアが現場ですぐ打てる手から、設計者へフィードバックすべき根本対策まで、順番に解説します。
① 【現場で試す】コンデンサの追加・容量変更（一番安くて王道！）
暗室で一番最初にやるのがこれです。ノイズの出口や入力側にバイパスコンデンサを追加したり、容量を変更したりします。
「なんでいつもコンデンサばっかり変えるの？」と思うかもしれませんが、これには明確な理由があります。
コンデンサは部品単価が非常に安く（数円レベル）、後付けもしやすいため、コストやスペースを抑えたい設計視点では最も現実的な対策だからです。
コンデンサの容量（大きさ）を変えると、効果的にノイズを吸収できる周波数帯が変わります。暗室でいくつかの容量を試しながら、一番ピークが落ちる値を探す試行錯誤は、実は非常に理にかなった泥臭いアプローチなのです。
現場の失敗談
以前、どうしても落ちないピークに対して「もっと大きい容量にすれば落ちるはず！」とひたすら容量を増やし続けたことがあります。しかし結果は逆効果。コンデンサには「自己共振周波数（SRF）」という限界があり、それを超えると今度はコイルのように振る舞ってしまいます。「大きければ良い」ではなく「その周波数に合った容量を選ぶ」が正解です。
コンデンサ1個で変わることもあれば、全然変わらないこともある。でもまず試さないと始まらない。暗室あるあるです。

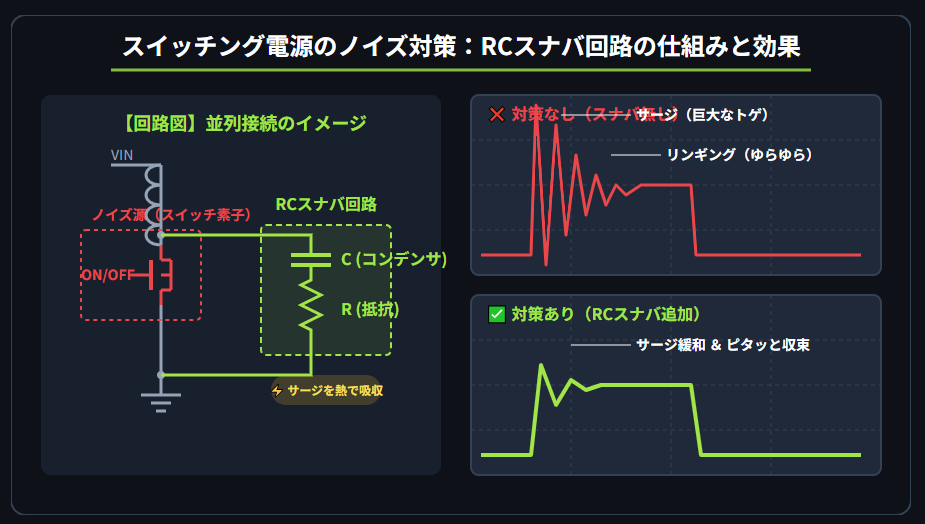

② 【設計へ提案】立ち上がりをマイルドにする（RCスナバ回路）
コンデンサをいくら入れ替えてもダメな時は、ノイズの発生源そのもの（スイッチング波形）を大人しくさせる必要があります。
ここで評価エンジニアから設計者へ提案したいのが「RCスナバ回路の追加」です。
スナバ回路とは、抵抗（R）とコンデンサ（C）を直列に繋いだ回路です。ノイズが暴れやすい箇所（スイッチング素子やダイオードの近く）に追加することで、回路の「ショックアブソーバー（衝撃吸収材）」として働きます。
スイッチング時の鋭いトゲ（サージ）やゆらゆら（リンギング）のエネルギーを、抵抗が熱に変えて吸収し、波形をマイルドにしてくれます。
ポイント
オシロスコープで波形のトゲを確認しながら、「ここにスナバを追加できませんか？」と提案できれば、あなたはただのテスト屋ではなく、立派なパートナーです。
③ 【最終手段】基板パターンの見直し（ループ面積の縮小）
部品を追加してもどうにもならない時、それは「基板のレイアウト自体が、優秀なアンテナになってしまっている」可能性が高いです。
高周波ノイズは、電気が流れる経路（ループ面積）が広いほど、強い電波を遠くへ飛ばしてしまいます。
これを解決するには、スイッチングIC、インダクタ、コンデンサといった主要部品の配置をギュッと極限まで近づけ、ノイズが走るループを最小化するしかありません。
これは評価エンジニアの手には負えないため、設計者に「パターンのループが大きくてアンテナになっているかもしれない。次期基板で主要部品の配置を見直してほしい」とフィードバックしましょう。
現場の経験から
「パターンのループが原因」と気づくには、まずコンデンサやフェライトコアをあれこれ試してもピークが全く動かない、という経験を積み重ねることが必要です。「何をやっても落ちない」と感じたら、ループ面積を疑うサインだと覚えておいてください。
ループ面積の話を設計者にするとき、最初は「え、そんなことで？」って顔をされることが多い。でも実際に基板を直したら一発で落ちた経験が何度もあります。
3. 評価視点と設計視点の「掛け算」でノイズを潰す
== 見出しH2：3. 評価視点と設計視点の「掛け算」でノイズを潰す ==
スイッチング電源のノイズ対策は、評価エンジニアが暗室で一人でフェライトコアを巻くだけでは絶対に解決しません。
自分が暗室で試せること（コンデンサの調整など）をやり尽くしたら、オシロスコープで波形を確認し、「設計者の言語（スナバ回路、ループ面積など）」を使って的確なフィードバックを返すこと。これが最短で試験をクリアするコツです。
現場ですぐに使えるノイズ対策部品（コンデンサやEMCフィルタ）の選定に迷ったら、まずは定番のデータシートを読み込むところから始めてみてくださいね！
まとめ
✅ スイッチング電源のノイズの正体は「サージ」と「リンギング」
✅ まずはコンデンサの追加・容量変更（SRFに注意）
✅ 効果がなければRCスナバ回路を設計者へ提案
✅ それでもダメならループ面積を疑って基板レイアウト見直しをフィードバック
✅ 評価×設計の掛け算が最速でノイズを潰す
